NOC — Monitoramento (Zabbix)
NOC - Monitoramento
Temos 3 formas de realizar o monitoramento da rede: Zabbix, Grafana e Grupos da LV no WhatsApp.
1 - Zabbix. Inicialmente, temos a tela padrão que é o mapa dos nossos SW-POPs em cada região.
2) Acessar o mapa

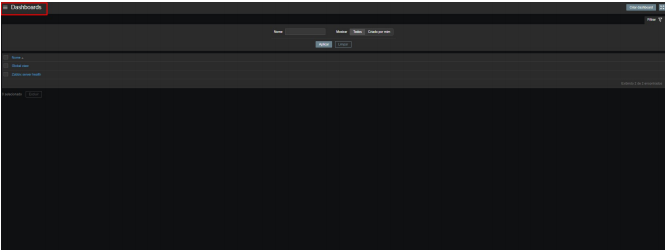

Entre no Zabbix pelo navegador. Vá nas 3 linhas ao lado de Dashboard, como na imagem abaixo.
Depois em “Mapas”.

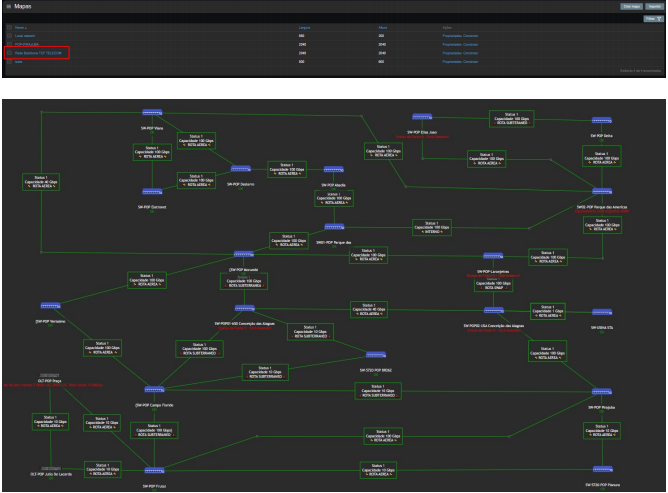

Caso apareça todos os mapas, selecione a rede BACKBONE TCF Telecom.
Na parte dos mapas, quando há algum rompimento ou problemas de energia, será alertado com uma sirene.
Rompimento: o traçado que está verde fica vermelho e mostra de qual ponto a ponto houve o rompimento.
Também indica se foi Rota Subterrânea ou Rota Aérea afetada.
Queda de energia: aparece a PON/ONUs em vermelho que estão sendo afetadas.

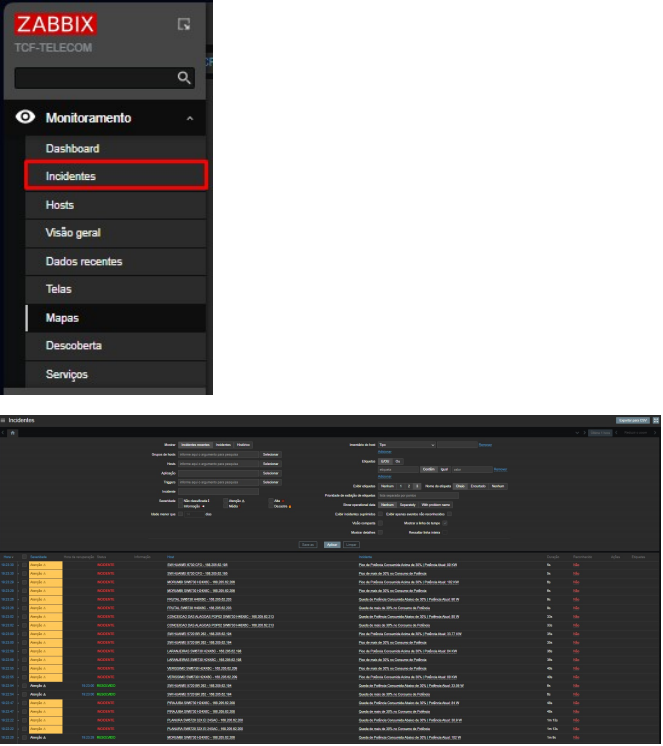

3) Incidentes: em “Incidentes”, conseguimos ver PONs, Switchs e OLTs em alerta.
Exemplo: rompimento na região de Frutal — na aba de incidentes vemos a OLT e a PON para identificar a região
e distinguir se é rompimento ou dying-gasp (relacionado a energia).
Tela de Incidentes (exemplo)
