NOC - Monitoramento (Grafana)
NOC - Monitoramento
Grafana
- CAUSA DE DESCONEXÃO DAS ONUS
- POTÊNCIA DAS ONUS
- SWITCHS HUAWEI
- PING E ENERGIA
- SERVIÇOS / PING / LATÊNCIA
No Grafana, conseguimos ver o sinal da ONU do cliente, motivo da desconexão, problemas com serviços (banco, Google, Netflix etc.),
sinal dos GBICs dos Switchs, quantidade de clientes com rompimento ou dying-gasp e monitoramento de energia dos POPs.

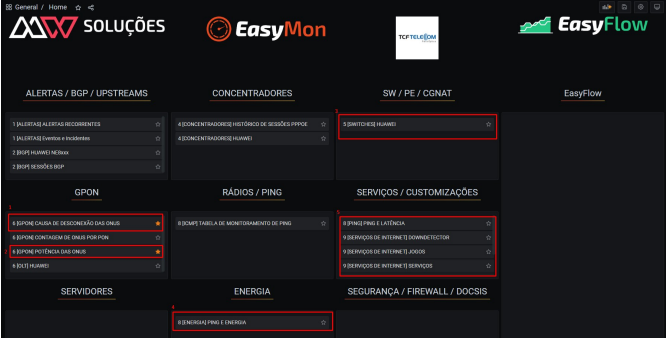

1 - CAUSA DE DESCONEXÃO DAS ONUS — Acesse o Grafana pelo navegador (Dashboard).
1.1 Nesta tela podemos ver o motivo da desconexão da ONU, o MAC do cliente e o PPPoE.
Também é possível ver PONs com problemas (rompimento ou dying-gasp).
Acesse pelo print abaixo:

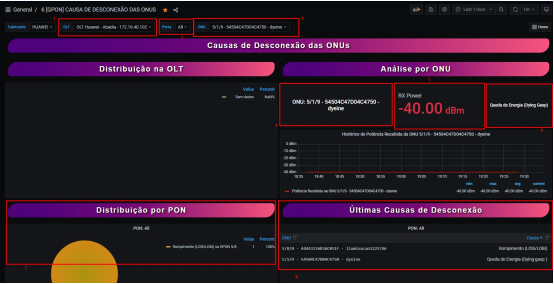

Aqui temos as principais causas de desconexão e as PONs (tela mais utilizada no monitoramento):
1) OLT HUAWEI mostra todas as OLTs
2) PORTA mostra todas as PONs
3) Lista clientes (todas as PONs ou PON selecionada) com MAC e PPPoE
4) ONU selecionada mostrando PON/MAC/PPPoE
5) Sinal do cliente (ex.: RX -40 dBm)
6) Causa da desconexão (ex.: Dying-Gasp)
7) Distribuição por PON (gráfico + motivos)
8) Últimas causas (clientes detalhados com motivo, PON, MAC e PPPoE)
2 - POTÊNCIA DAS ONUS
Verifica o sinal de todas as PONs e clientes autenticados em cada PON. Também mostra a quantidade de ONUs autenticadas e não autenticadas.
É possível selecionar OLT, PON e buscar por MAC ou PPPoE.
3 - SWITCH HUAWEI
Mostra o sinal de cada Switch na rede (Switchs-POP).
- Host: Switch
- Interface Física: links conectados ao switch
- GBIC: sinal dos links conectados
Para chegar nesta tela, arraste até aparecer o Módulo SFP. Aqui vemos RX e TX do GBIC. Em rompimentos, verificamos o sinal anterior e o posterior à manutenção.
4 - PING E ENERGIA

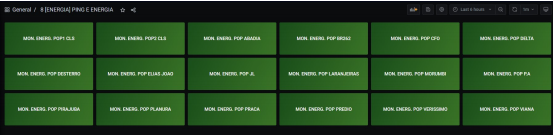

Aba extremamente importante: mostra o monitoramento de energia dos POPs.
Quando um POP cai a energia pode ser manutenção da CEMIG (ligar para verificar) ou falta de energia na região.
Raramente pode ser bateria vencendo (temos preventivas).
Quando cai energia, perde ping e fica em vermelho. Verde = pingando OK.
5 - SERVIÇOS / PING / LATÊNCIA

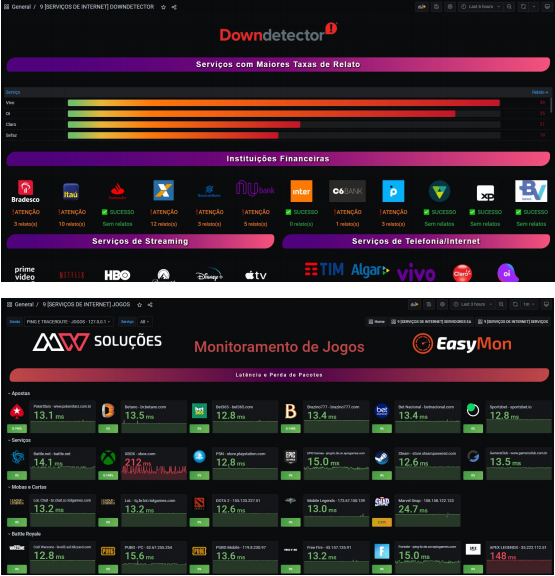

Página com pings a servidores, jogos, serviços e latência; também indica serviços que podem estar com problema.
